尊敬的客戶：
您好！我司秉承“讓軸承加工輕松起來”的企業使命，堅持“正直誠信、求實創新、和諧共享、致遠”的價值理念，通過大量客戶調研、技術研發、國內外專家論證，推出了新一代軸承套圈磨床及滾子超精設備。

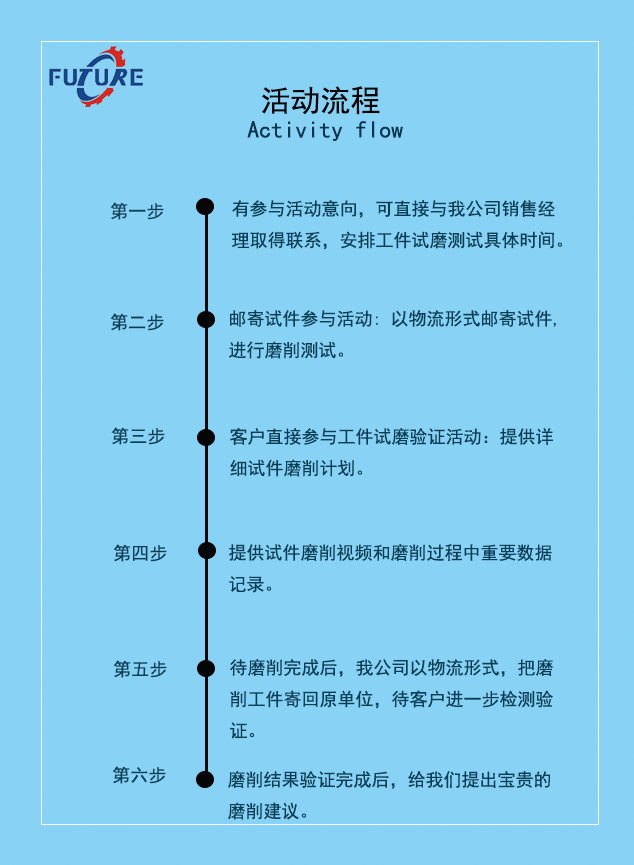

我司發起首屆主題為 “風起洛陽、智慧共享”的觀摩和磨削驗證活動，現推出兩款數控套圈內表面磨床和一款通過式超精機床，誠邀您觀摩、測試，共同見證我們的成果。攜手推動軸承工藝創新及裝備提升，助力軸承工業發展；您的參與就是對我們的支持；您的指導意見就是我們前進的動力。
活動機型及試件類型
Movable model and test piece type
|
序號 |
設備名稱 |
加工范圍 |
試件類型 |
|
1 |
半自動數控球軸承內表面磨床 |
Φ40-Φ160mm |
單、雙列球軸承外圈溝道內圓內徑、角接觸軸承 |
|
2 |
全自動數控圓柱、圓錐滾子軸承內表面磨床 |
Φ60-Φ180mm |
|
|
3 |
通過式超精機 |
Φ10-Φ50mm |
|

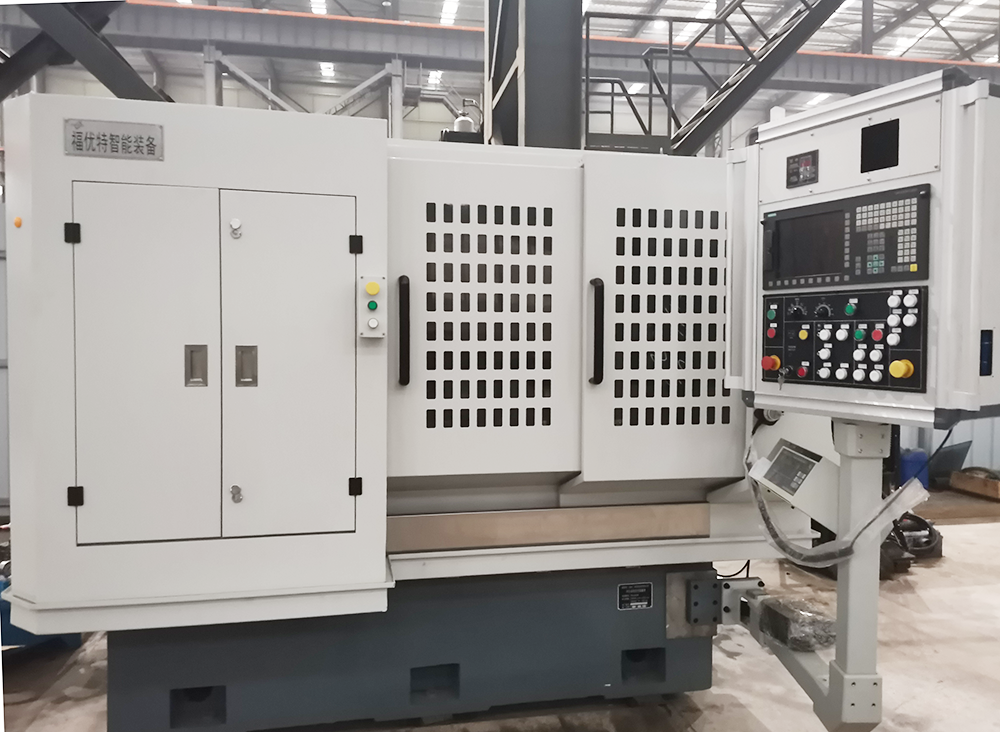

半自動數控球軸承內表面磨床
Semi automatic CNC ball bearing inner surface grinder
設備名稱：半自動數控球軸承內表面磨床
功能介紹：內徑、圓錐（對數雙曲線）、圓柱（對數雙曲線）、雙列圓柱（凸度）、雙列圓錐（凸度）、深溝球、角接觸、溝坡一次磨、球面、桃型溝

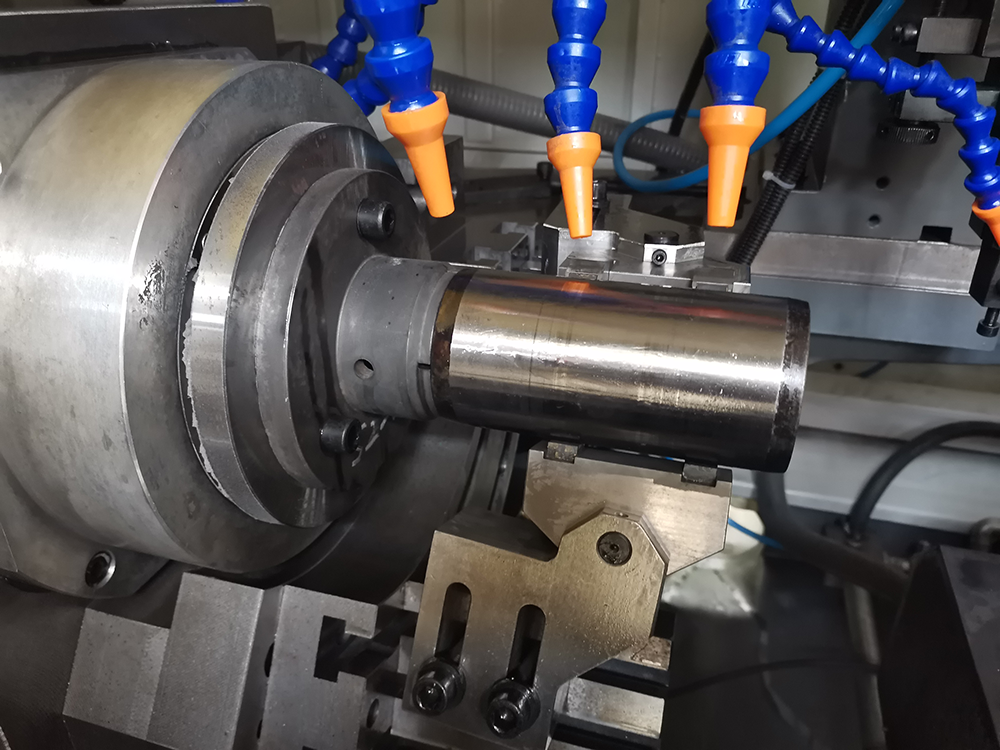

數控內圓磨床-磨削圖
FB-N220K加工范圍
|
參數 |
加工范圍 |
|
工件外徑 |
Φ45～Φ220mm |
|
磨削內徑 |
Φ40～Φ160mm |
|
工件寬度 |
20～220 mm（磨削寬度20～80 mm） |
|
工件R（mm） |
R20～120mm |
|
工件重量 |
3kg
|
§
FB-N220K機床性能(以下為內徑Φ50mm試件精度) 單位：mm
|
磨床功能 |
尺寸散差 |
橢圓 |
圓度(2-15) |
垂直差 |
直線度/溝型（Pt） |
平行差 |
溝位 |
錐度 |
粗糙度Ra |
|
內徑 |
0.003 |
0.001 |
0.0005 |
0.001 |
0-1.5μm |
/ |
/ |
0.001 |
0. 25μm |
|
圓錐（對數雙曲線） |
0.003 |
0.001 |
0.0005 |
0.001 |
0-15μm |
/ |
/ |
0.001 |
0. 2μm |
|
圓柱（對數雙曲線） |
0.003 |
0.001 |
0.0005 |
0.001 |
0-15μm |
/ |
/ |
0.001 |
0. 2μm |
|
雙列圓柱（凸度） |
0.003 |
0.001 |
0.0005 |
/ |
0-15μm |
/ |
/ |
/ |
0. 2μm |
|
雙列圓錐（凸度） |
0.003 |
0.001 |
0.0005 |
0.001 |
0-15μm |
/ |
/ |
0.001 |
0. 2μm |
|
深溝球 |
0.003 |
0.001 |
0.0005 |
/ |
0-1.5μm |
0.001 |
±0.005 |
/ |
0. 2μm |
|
角接觸 |
0.003 |
0.001 |
0.0005 |
/ |
0-1.5μm |
0.001 |
±0.005 |
/ |
0. 2μm |
|
溝坡一次磨 |
0.003 |
0.001 |
0.0005 |
/ |
0-1.5μm |
0.001 |
±0.005 |
/ |
0. 2μm |
|
球面 |
0.003 |
0.001 |
0.0005 |
/ |
0-1.5μm |
0.001 |
±0.005 |
/ |
0. 2μm |
|
桃型溝 |
0.003 |
0.001 |
0.0005 |
/ |
/ |
0.001 |
±0.005 |
/ |
0. 2μm |

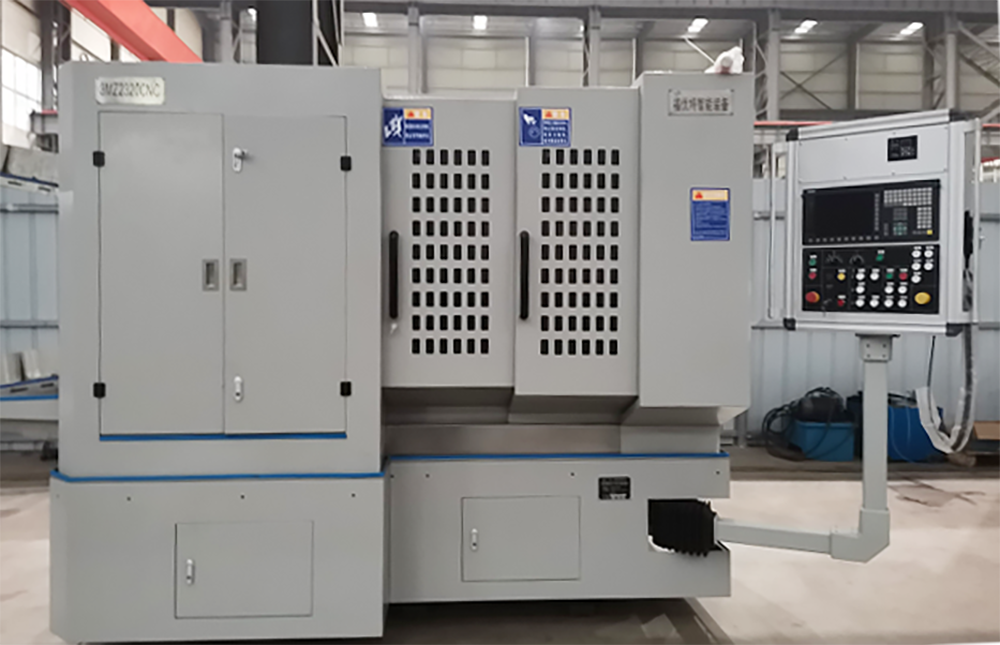

全自動數控圓柱、圓錐滾子軸承內表面磨床
Semi automatic CNC ball bearing inner surface grinder
設備名稱：全自動數控圓柱、圓錐滾子軸承內表面磨床
功能介紹：內徑、圓錐（對數雙曲線）、圓柱（對數雙曲線）、雙列圓柱（凸度）、雙列圓錐（凸度）
3MZ2320CNC加工范圍（均配置的THK品牌C1絲杠）
|
參數 |
加工范圍外圈 |
|
工件內徑 |
Φ60～φ180mm |
|
工件外徑 |
Φ80～φ200mm |
|
工件寬度 |
20～70mm |
|
工件滾道及擋邊角度 |
0°～30° |
|
工件重量 |
2Kg |
§ 2320機床性能 單位：mm
|
磨床功能 |
尺寸散差 |
橢圓 |
圓度(2-15) |
垂直差 |
直線度/溝型（Pt） |
錐度 |
粗糙度Ra |
|
內徑 |
0.006 |
0.001 |
0.0005 |
0.001 |
0-1.5μm |
0.001 |
0. 25μm |
|
圓錐（對數雙曲線） |
0.006 |
0.001 |
0.0005 |
0.001 |
0-15μm |
0.001 |
0. 2μm |
|
圓柱（對數雙曲線） |
0.006 |
0.001 |
0.0005 |
0.001 |
0-15μm |
0.001 |
0. 2μm |
|
雙列圓柱（凸度） |
0.006 |
0.001 |
0.0005 |
/ |
0-15μm |
/ |
0. 2μm |
|
雙列圓錐（凸度） |
0.006 |
0.001 |
0.0005 |
0.001 |
0-15μm |
0.001 |
0. 2μm |

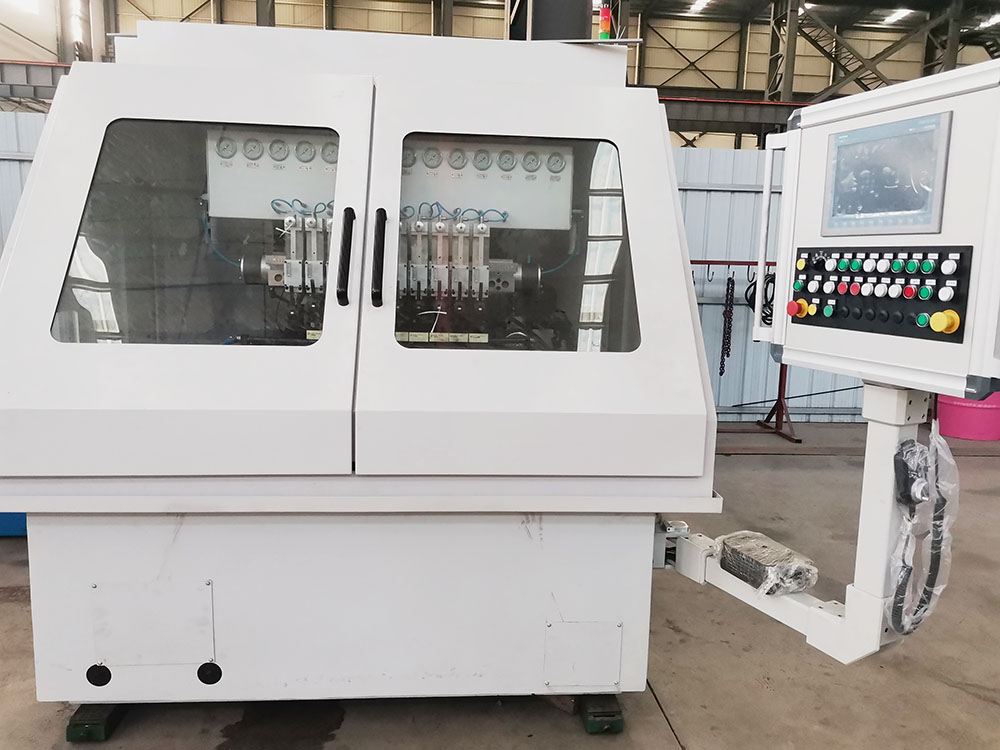

通過式超精機
Pass through superfinishing machine
設備名稱：通過式超精機6250
功能介紹：圓柱體外徑超精
3MZ6250CNC加工范圍
|
參數 |
加工范圍外圈 |
|
工件外徑 |
φ10～φ50mm |
|
工件長度 |
10～75mm |
|
檢驗項目 |
磨削精度 |
|
加工量（包括變形誤差） |
0.003mm（半徑方向） |
|
直線度Le |
0.001mm |
|
表面粗糙度Ra |
0.08μm |
|
圓度改善率 |
3-5波，約為20-30% |
|
7-15波，約為30-50% |
|
|
大于15波，約為50-80% |
|
|
橢圓不能改善 |
|
|
凸度 |
L≤20mm h≤0.008-0.01mm |
|
L≤35mm h≤0.01-0.015mm |
|
|
L≥35mm h≤0.01-0.018mm |
|
|
表面質量 |
不許有燒傷、毛刺、磨傷、磕碰傷等質量問題 |

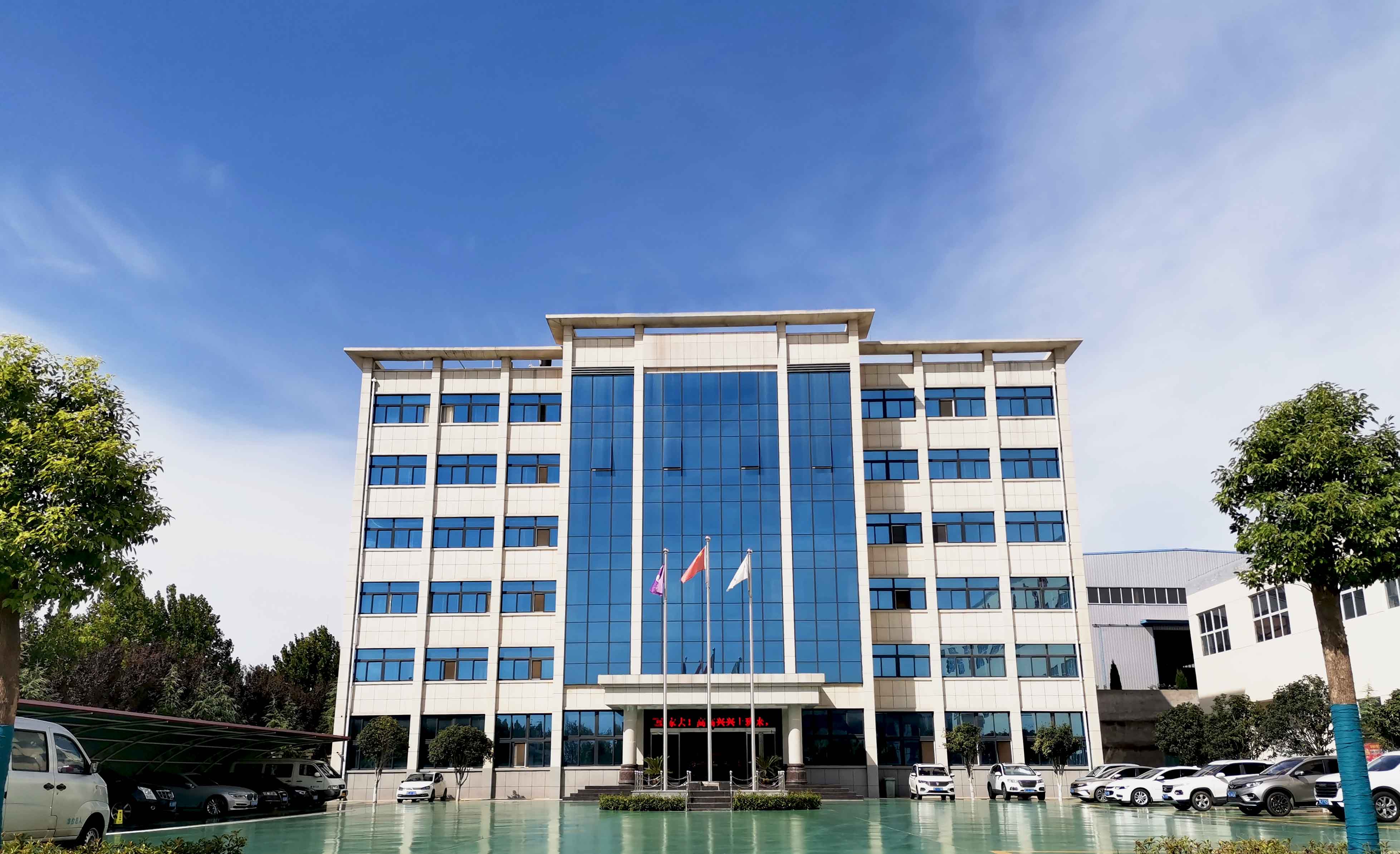

福優特智能裝備-公司簡介
Fuyoute intelligent equipment - Company Profile
福優特(洛陽)智能裝備有限公司地處“十三朝古都”的工業重鎮洛陽，成立于2020年3月，注冊資本1000萬元，專注于研發制造高品質軸承套圈和滾子的磨削及超精設備。公司擁有40多位具有豐富行業經驗的技能人才，其中技術研發團隊9人，具備軸承套圈和滾子的磨床、超精機床及其智能產線的研發設計、生產制造、安裝調試的技術實力，致力于進口設備替代并實現國內高端軸承的加工設備的國產化。
誠邀您的參與！
180-3936-9062
郵箱：future_smz@163.com
辦公地址：中國(河南)自由貿易試驗區洛陽片區澗西區
蓬萊路2號洛陽國家大學科技園3-2幢407室
廠區地址：洛陽市新安縣洛新產業集聚區京津路與緯二
路交叉口海思德重工院內
